壳体内部及所有零部件清洁干净后,按下述步骤组装。
(1)用拉杆将胶囊装入壳体;
(2)装上铭牌和螺母,退下拉杆;
(3)将油阀装入壳体内,再分别将橡胶环、支撑环依次装入壳体内的阀体上;
(4)将油阀平齐的拉出壳体,装上挡圈、密封圈、压环和螺母并上紧;
(5)装上垫圈、螺塞;
(6)最后装上标牌、螺母、垫圈和充气阀。
蓄能器应选择尽量靠近装置的场所安装。用于缓冲和吸收脉动时,应尽可能安装在靠近振动源处。为充分发挥蓄能器的维护和检查,蓄能器的上方及周围应留有一定的空间。

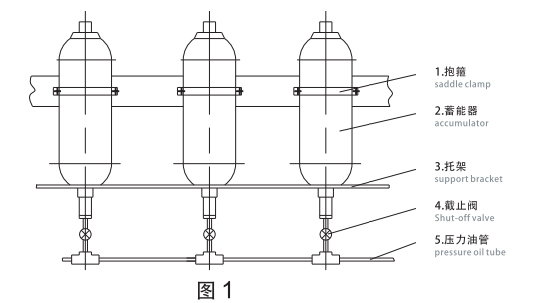

安装蓄能器,应紧固在托架上或壁面上。径长比过大时,还应设置抱箍加固。蓄能器固定推荐采用图1的形式。

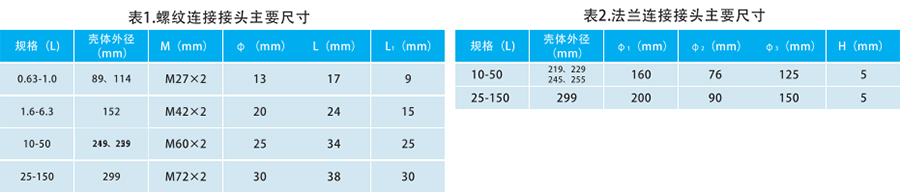

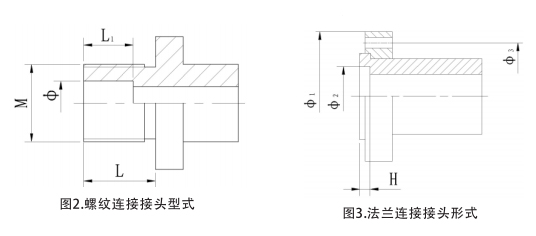

国标蓄能器系通过过渡接头与管路连接。螺纹连接接头形式见表1,法兰连接形式见表2(仅供参考),与进油阀所连接的接头应注意拧入端内孔尺寸不能太小,以防止菌形阀杆顶住接头卡死,造成胶囊损坏。
正确选择预充气压力是获得蓄能器及其部件最佳效果和最大使用寿命的基础。当预充气压力尽可能接近最小工作压力时,在理论上能够获得液体的最大贮量(或释放量)。
在实际应用中应小于最低工作压力,以避免在运行中阀门关闭,次值(除非另有规定)为=0.9。
特殊情况下充氮压力可参考下列数值:
(1)冲击缓冲:充气压力为系统工作压力的90%;蓄能器投入运行后,应定期对胶囊内的压力进行检查,发现有漏损应及时补充气体,漏损严重时应查明原因(胶囊损坏、充气阀密封不严或充气阀与充气阀座密封不严等)及时修复。
蓄能器长期停止使用时,应关闭油口与压力管之间的截止阀,保持蓄能器内的油压在充气压力以上。
(1)充气阀密封不严,御压后更换充气阀;
(2)充气阀与充气阀座密封不严,御压后更换垫圈;
(3)胶囊破损,御压后更换胶囊。更换胶囊时,若蓄能器为AB型、蓄能器可以不从系统上御下而直接更换,若蓄能器为A型结构时,蓄能器应从系统上御下才能更换;
(4)阀体、充气阀座与壳体连接处漏油,御压后更换O型密封圈,方法参照C条。
上述任何一种维修,均应在维修前先御去蓄能器中的液压油,并用充气工具排尽胶囊中的其他,然后才能拆御蓄能器及各零件。
首先将蓄能器与液压回路断开,拆下保护帽,并将胶囊内的气体用充气工具全部放出,然后取下充气阀再按以下步骤进行拆卸:
(1)取下螺母、标牌;
(2)取下充气阀;
(3)取下螺塞;
(4)取下螺母和压环;
(5)将油阀推入壳体内;
(6)取下密封环、支撑环和橡胶环;
(7)将油阀从壳体内取出;
(8)从油阀端慢慢拉出胶囊。
